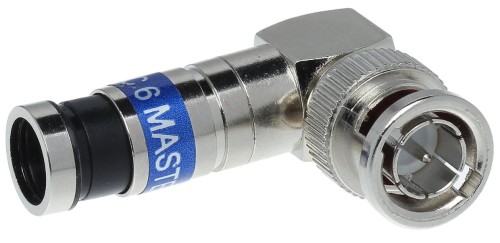

Złącze kompresyjne kątowe BNC 6 MASTER
dodaj do przechowalni
-
zapytaj o produkt
-
poleć znajomemu
-
dodaj opinię
Opis
Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kompresyjne kątowe przeznaczone jest do kabli typu RG-6. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.
Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.
Złącze kompresyjne kątowe BNC 6 MASTER przeznaczone jest na kable:
RG-6 Cu
RG-6 Cu PE
Cechy wyróżniające
szerokie pasmo pracy,
możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
bardzo małe tłumienie w całym paśmie pracy,
znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
wymiarowo dopasowane jest do przewodów typu RG-6,
konstrukcja tego złącza chroniona jest licznymi patentami.
DANE TECHNICZNE:
Impedancja [Ω]: 75
Zakres częstotliwości [MHz]: 5-2400
Typ złącza: BNC kątowe (wtyk)
Wielkość [mm]: 8
Rodzaj montażu: kompresja wzdłużna
Lutowane: NIE
Montaż w obudowie: NIE
Materiał: Mosiądz 360
Montaż zewnętrzny: TAK
Przygotowanie przewodu [mm]: 5 - żyła centralna, 4.5 - dielektryk, 4.5 - ekran
