Transformator video 1VP-D z BNC i zasilaniem 2 szt


Dostępność: brak towaru

Cena: 14,99 zł 14.99

Cena netto: 12,19 zł

ilość szt.

dodaj do przechowalni

Ocena:

Producent: AZE

Kod produktu: 1292

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

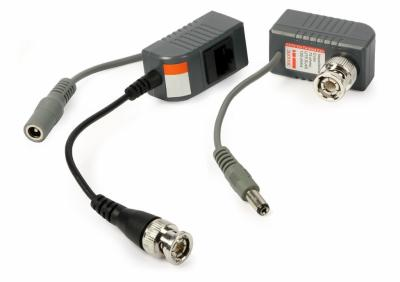

Transformator 1VP-D służy do przesyłu sygnału wizyjnego oraz zasilania z jednego źródła za pomocą skrętki komputerowej. Transformator ma przymocowane z jednej strony giętkim kablem złącze BNC oraz wtyk 2.1/5.5 a z drugiej strony złącze BNC oraz gniazdo 2.1/5.5.

Cena dotyczy opakowania typu blister zawierającego dwie sztuki wyrobu.

Parametry techniczne:
- nazwa: 1VP-D
- zasięg: 400 m
- tłumienie przelotowe: -0,5 dB (dla f=5MHz)
- zakres pasma video: 0...50 MHz (-3 dB)
- CMRR (dB @ 5MHz): 60 dB
- impedancja we/wy koncentrycznego: 75 ?
- impedancja we/wy symetrycznego: 100 ?
- typ złącza we/wy koncentrycznego: wtyk BNC męski
- typ złącz we/wy symetrycznego: RJ-45
- temp. pracy / wilgotność względna: 0?C...+55?C / <95%
- masa sztuki: 0,02 kg
- wymiary (S x W x G): 15x33x24 mm

Współczynnik CMRR w transformatorach wideo. Angielskie określenie transformatora wideo - „balun” jest skrótem od „Balance-Unbalance” (symetryczny – niesymetryczny) oznacza urządzenie pozwalające na zmianę medium transmisyjnego z kabla współosiowego na skrętkę i odwrotnie. Największą zaletą transmisji kablem symetrycznym jest niższa cena kabla oraz odporność na zakłócenia. Dzięki temu, że sygnał przesyłany jest przez 2 przewody o tej samej impedancji, zakłócenia dodające się do obu przewodów są takie same. Dlatego znacznie łatwiej je usunąć niż z przewodu koncentrycznego.

Odporność transformatora wideo na zakłócenia poprzez redukcję sygnału wspólnego dla obu przewodów oraz pozostawienie sygnału różnicowego to podstawowa właściwość transformatora wideo. Jest określana poprzez parametr CMRR (Common Mode Rejection Ratio). Jest to stosunek wartości sygnału błędu na wyjściu niesymetrycznym do wartości zakłócenia na wejściu symetrycznym. Można zmierzyć go np. przez podanie sygnału zakłócającego (wspólnego) V _z o dużej amplitudzie przy zwartych żyłach kabla symetrycznego (zapewnienie zerowej amplitudy sygnału różnicowego). W idealnych warunkach na wyjściu niesymetrycznym transformatora powinno być 0V, natomiast zmierzoną w warunkach rzeczywistych wartość V _b należy podstawić do wzoru:

CMRR = 20*LOG(V _b/V _z)

Parametr CMRR dla transformatorów wideo (dla sygnałów o częstotliwości 15kHz do 6MHz) wynosi 60dB. Oznacza to że tłumią one sygnał wspólny (zakłócenia) 1000 razy.
